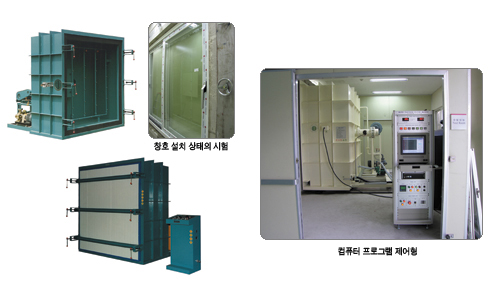

SJTF-4500 / 수밀 시험 장치 [ Watertight Testing Apparatus ]

수밀 시험 장치 [ Watertight Testing Apparatus ]


본 시험기는 각종 건축 재료의 수밀성 시험기로서 조립용 벽판 및 지붕판, 또는 수밀을 요하는 건축용 제품의 성능 시험에 사용한다.
시험장치는 크게 압력상자, 물 분무장치, 송풍기, 압력 조절기, 맥동 발생 장치 및 압력 측정기로 구성되어 있으며 시험체의 전면에 물을 분무하면서 공기압에 의해서 시험체에 수직으로 등분포 하중을 가할 수 있도록 되어 있다. 장치내의 압력은 각 STEP별 시험 압력에 의하여 단계별로 자동 작동되며 전자식 차압 센서에 의한 수밀 유지기 풍압 (부압 및 정압)의 변화 상태를 디지털 기록계에 의하여 자동으로 기록하도록 되어 있다. 사양에 따라서 컴퓨터 프로그램 제어에 의한 시험방식도 가능하다.
따라서 본 시험기에 의하여 각종 시험체의 실내 측면에의 누수의 위치 및 정도를 눈으로 관찰 할 수 있으며 시험체에 섀시 기타의 개구부가 포함되어 있는 경우는, 개구부의 아래 틀 부분에 고인 물의 수위를 측정하는데 유용하다.

SPEC.\MODEL
SJTF-4500
형식
전동 수압식
최대 측정 압력
250kg/m2
시험 환경
강우, 송풍 및 맥동 발생
압력 제어 방식
Invertor Control
압력 센서
Pressure Transmitter 250mmAq
압력 정밀도
±0.105F.S
물 분무 량
분당 4ℓ/m2, 수량계 부착
급수탱크
2000ℓ
압력 기록계
Hybrid Recorder
맥동 발생 장치
Program 송풍 방식
물 회수 장치
Drain Pump 부착
송풍기
AC220V/ 3Ø/ 3Hp
분무 펌프
AC220V/ 3Ø/3Hp
물 회수 펌프
AC220V/ 1Ø/ 1Hp
맥동 밸브 모터
AC220V/ 3Ø/ 1/4Hp
제어반
Table type
최대 시료 크기
2400W×2400D×t50~200(mm)
크기
본체 : 3m×2.8m×3.2m
제어반 : 900W×800D×1500H(mm)
전원
AC220V / 60Hz/ 3Ø
중량
App. 2500kg
※상기 사양은 품질향상 및 제품의 특성에 따라 변경될 수 있음
※무단 복제를 금함
